Instalação Brakelight e setas no baú Givi 45 lts.
Autor Mensagem
XTZinha
Avatar do usuário

Registrado em: Ter Ago 11, 2009 10:04 am
Mensagens: 82
Localização: RECIFE - PE
Moto: Yamaha Lander Vermelha
Saudações caros Highlanders,

Hoje vou colocar aqui minha primeira contribuição técnica. Após longa pesquisa cheguei a esta instalação que na minha avaliação ficou excelente, não desmerecendo o kit original da GIVI para o baú, que no caso só atende o funcionamento da luz do freio, mas como engenheiro busquei algo que atendesse tanto a luz do freio no baú como também as setas, isso tudo mantendo a idoneidade do sistema elétrico da moto, que tivesse uma manutenção simples e rápida e também mantendo a relação CUSTO x BENEFICIO num nível ótimo.

O sistema que irei mostrar passo a passo já passou por duas viagens a João Pessoa (220 km ida e volta) e 2 meses de uso normal aqui em Recife, quando digo uso normal é sem se preocupar em usar. Assim, antes que perguntem, verificamos que o calor gerado pelas lâmpadas não danifica em nada o espelho vermelho e nem o plástico do baú, é claro que isso foi uma das preocupações durante a instalação e o soquete para a lâmpada da luz do freio foi escolhida para manter uma certa distancia da lâmpada do corpo do baú bem como do espelho vermelho.

Inicialmente gostaria de agradecer aos amigos dos fóruns http://www.fazeronline.com , http://www.debatemotos.com , http://www.forumxt600.com.br e http://www.xtzlander.com.br , onde pesquisei incansavelmente sobre o assunto.

Com a idéia na cabeça pensei na configuração do sistema, daí passei aos cálculos para verificar qual seria a corrente (amperes) que o conjunto da obra iria puxar da bateria.
Pensei na seguinte configuração para o bauleto: Uma lâmpada de dois elementos (21W+5W) para a luz direta + freio e duas lâmpadas de 3W para os piscas. Neste caso teríamos para a situação completa de funcionamento, ou seja, em conjunto com o sistema original da moto, acionando o freio com um pisca funcionando:

Sem o Bauleto temos: 26W (freio+direto) + 20W (dois piscas) – ou seja sistema normal da moto = 46W -> P=UxI => 46W=12VxI -> I=3,84 amperes

Com o novo sistema Bauleto: 52 (2x26W - freio+direto) + 20W(dois piscas moto) + 3W(pisca baú) = 75W  P=UxI => 75W=12VxI -> I= 6,25 amperes :dancing: :dancing:
Como o fusível de proteção é de 10 amperes (original) o mesmo irá trabalhar normalmente o que também não irá comprometer o sistema de cabos e etc que foram dimensionados tomando como base o fusível. Assim partimos para a compra do material. :ok: :ok:

Material comprado:
1-Soquete Lâmpada Traseira 2 elementos: R$ 3,50
2- Lâmpada Stop Traseira 12V 21/5W 2 elementos – R$ 1,00
3- Soquete para lâmpada painel moto – 2x R$ 4,00 = R$ 8,00
4- Lâmpada Pequena 1 filamento - 2x R$ 1,00 -= R$ 2,00
5- Conector 5 pinos macho – R$ 2,65
6- Conector 5 pinos fêmea - 2x R$ 3,13 – R$ 6,26
7- Cabo Isolado 4x22mm isolado – 3 metros – R$ 13,23
8- Spaguete termo retrátil 18mm – 50 cm – R$ 4,66
9- Spaguete termo retrátil 6 1/3mm – 1,5 m – R$ 1,96
10- Spaguete termo retrátil 3mm – 1m – R$ 2,20
11- Tubo 50gr silicone – R$ 3,22
12- Refil de cola quente – 3x R$ 1,00 = R$3,00
13- Barra de cindel – R$ 2,58
Total= R$ 54,26 :dancing: :dancing:

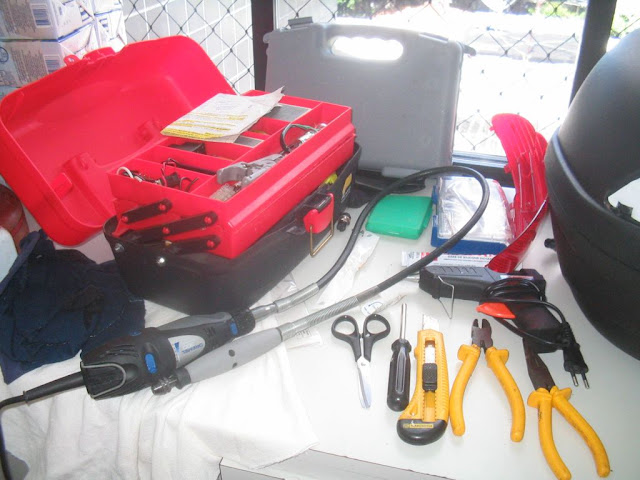

Ferramentas utilizadas:
Micro retífica Dremel
Alicate de corte
Alicate de bico
Estilete
Pistola de cola quente
Tesoura
Chave de fenda
Chave tipo Philips
Ferro de solda
Imagem

Assim procedemos à instalação do sistema começando pelo bauleto.

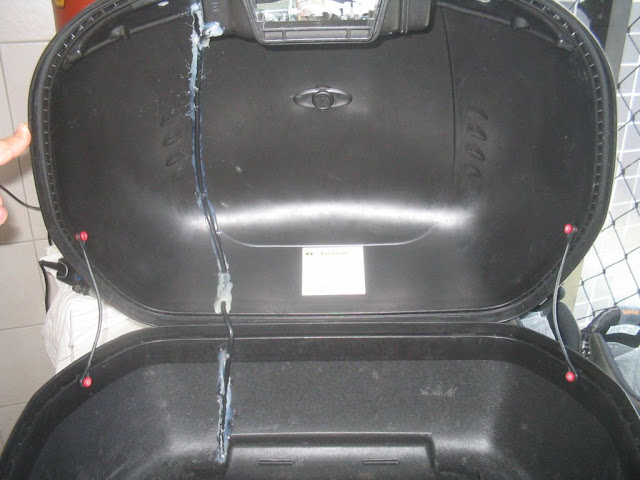

Inicialmente instalamos o cabo dentro do bauleto até o local aonde iremos instalar as lâmpadas: Furamos a base do bauleto e o topo para inserir o cabo para dentro do bauleto e para o local onde iremos colocar a iluminação, respectivamente, utilizando a Dremel.

Imagem

Passamos o cabo fixando com cola quente. No local aonde iremos colocar as lâmpadas deve ser verificado o espaço que temos disponível. Deve-se colocar o espelho vermelho - refletivo para verificar o que temos disponível de espaço, assim chegamos à seguinte configuração:

Imagem Imagem

O soquete dos picas fixei mais para o lado que consegui para dar o efeito de pisca nas laterais do espelho refletivo, ficando o mais separado possível da luz traseira direta (freio) que irá ficar no centro. Não deu para fixar as lâmpadas do pisca diretamente nas laterais, pois não tem espaço, é muito raso entre o bauleto e o espelho, pensei em furar e fixar por dentro mais iria perder espaço dentro do bauleto e não teria boa proteção interna para o conjunto soquete lâmpada. Para melhor manutenção do sistema resolvi fazer as ligações com a famosa barra de cindal, para sua fixação e também dos dois soquetes das lâmpadas do pisca utilizei a cola quente. Para a fixação da lâmpada de dois elementos para a luz do freio iremos fazer quatro furos no bauleto para usar duas braçadeiras de nylon, assim mantemos fixo sem possibilidade de movimento. Não daria para ser feito com cola quente, pois em funcionamento esta se aquece muito e a cola quente poderia derreter.

Exagere na colocação de silicone para proteger toda a instalação, principalmente nos contatos visiveis, na barra de cindel e no corpo do suporte da lâmpada da luz do freio. Pois conforme constatações pode entrar água durante o uso na moto devido o spray que o pneu traseiro lança entrando pelo buraco que fica no sistema de travamento do baú.

Imagem

Também foi passado silicone para fixar os cabos que foram revestidos com spaguete para proteger os mesmos. Nesta fixação deve-se tomar o cuidado para ficar bem preso, pois se soltar irá obstruir o sistema de fechamento e travamento do bauleto.
Para manter o uso da sinalização branca que vem originalmente no baú (plástico branco) foi cortado o mesmo e colado diretamente no bauleto com o uso da cola quente, assim para o caso de não estivermos andando com a moto o bauleto mantêm a sinalização quando este é iluminado por outros veículos.
Nesta nossa instalação, para a fixação das lâmpadas e acessórios, tivemos a preocupação de utilizar a própria estrutura do bauleto e não diretamente no espelho de sinalização, devido o espelho ser mais frágil. Ficando direto no bauleto alem de ser mais rígido ainda podemos ter um acesso mais fácil para possíveis manutenções no sistema, bastando para isso retirar o espelho de sinalização. Outra preocupação foi referente ao sistema gerar certo calor e o possível contato direto com o espelho poderia danificá-lo.

Optamos por não usar o sistema de Leds, pois conforme lemos em varias colaborações de colegas da internet e também por experiência própria é sabido que a maioria dos Led’s não são próprios para trabalhar diante de trepidações constantes e ainda do fato dos mesmos serem ligados entre si de forma paralela, em serie ou mesclado onde na ocorrência da queima de um pode-se perder o funcionamento de certa série ou de toda a iluminação. Além do fato de que a substituição de algum deles devido à queima demandaria de maior tempo e desconforto, pois estes geralmente são soldados em pequenas placas de circuito. No nosso caso estas situações, se acontecerem serão facilmente resolvidas somente com a simples retirada da lâmpada queimada e que também não causará a parada de funcionamento de outra lâmpada.
Para finalizar a instalação fizemos a medida para verificar a quantidade de cabo para ligação debaixo da rabeta, localizamos os fios corretos de cada função e soldamos, soldamos em seguida o cabo com os respectivos conectores macho e fêmea de 5 pólos, são de 5 polos devido as funções diferenciadas, ou seja, pisca direito, pisca esquerdo, elemento do freio, elemento luz direta e o terra comum:
Imagem Imagem

Imagem Imagem
Imagem

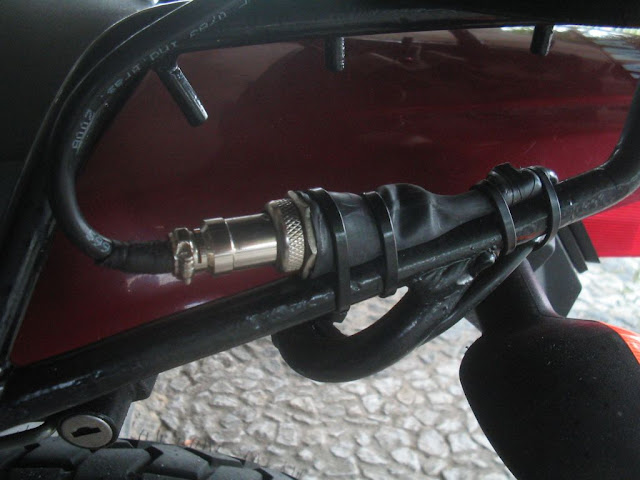

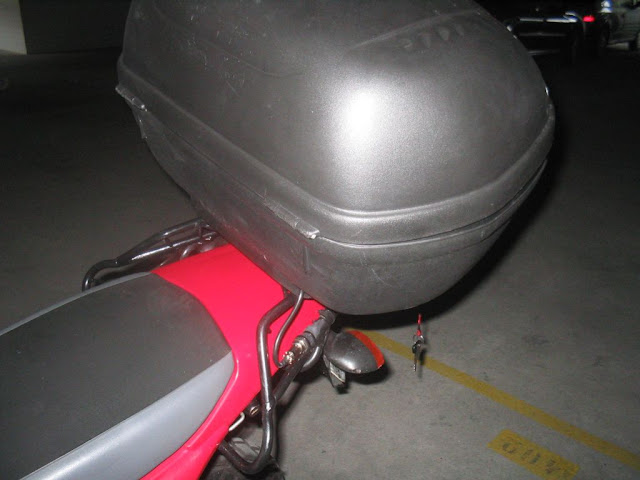

Para o caso do conector macho, não encontramos o mesmo com proteção, assim compramos o spaguete grosso onde podemos cobrir o mesmo para realizar a proteção dos cabos e da solda realizada. Também foi utilizada no revestimento desta peça uma pequena borracha circular laranja que foi retirada de uma pistola de cola-quente queimada que eu tinha em casa que caiu como uma luva, isso pode ser substituído talvez por um pedaço de borracha de câmara de bicicleta. Passei um pouco de fita isolante alta-fusão no final de cada conector arrematando no cabo para não deixar dúvida para entrada de água.

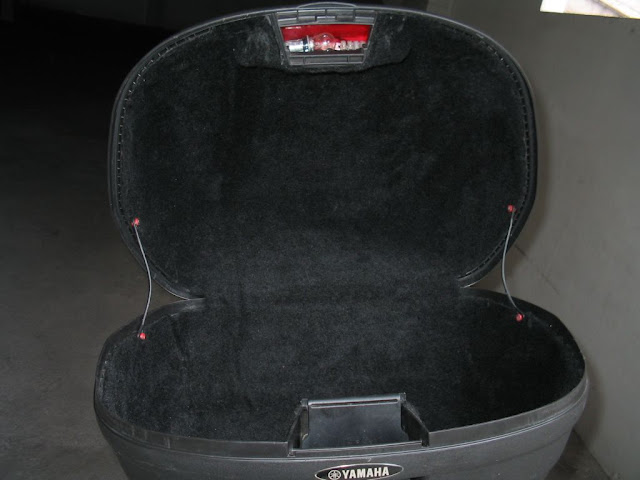

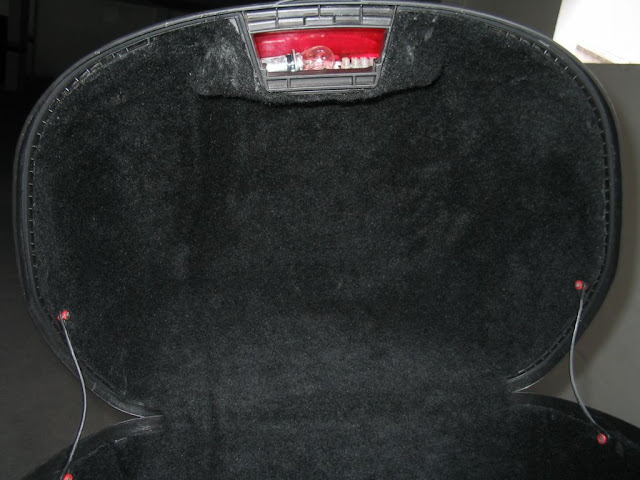

Para finalizar fui num colega que trabalha com capotaria e mandei revesti com alcatifa, material de relativa facilidade para colocação, se molda facilmente ao que for revestir. Tive essa idéia, pois escondo o cabo e também deixo o Baú pronto para levar coisas que necessitam de proteção (óculos, capacetes, ferramentas eletrônicas , etc.). O serviço + o material ficou em R$70,00.

Imagem
Imagem
Imagem

Com a ajuda do meu campeão mostramos o sistema em funcionamento, ficou assim:
Imagem
Pisca esquerdo e lâmpada da lanterna traseira acessa.

Imagem
Pisca direito e lâmpada da lanterna traseira acessa.

Imagem
Somente lâmpada da lanterna traseira acessa.

Imagem
Freio + lâmpada da lanterna traseira acessa.

Imagem

Custo total: R$124,26 (já com a forração). O sistema da GIVI custa em torno de R$257,00 (fora o frete) e é só BRAKELIGHT http://www.rs1.com.br/product.php?CodigoProduto=RS51301.
Diferença a menor de R$ 132,74 sem contar com a praticidade para troca das lâmpadas se caso alguma queimar e ainda todas as funções indicadoras da moto no baú.

Espero que gostem e que utilizem!!

Um abraço e BONS VENTOS a todos !!!!
