Instalando vc mesmo Relé Auxiliar de Farol na Landoka
Autor Mensagem
XTZinha
Avatar do usuário

Registrado em: Qui Out 29, 2009 2:04 pm
Mensagens: 21
Localização: Governador Valadares MG
Moto: Yamaha Lander Azul
Olá Boa Tarde a Todos,vou mostrar para todos como Instalar um Relé aux na Lander/X
Motivo: Para quem está interessado a colocar uma Lampada do farol Automotiva, mais forte 60/55w Modelo H4.

Se este Relé não for instalado queimara o retificador da moto (aconteceu comigo) em questão de 2 dias depois da Instalação da lampada.

Materia prima

1- 2 metros de fio preto bitola de 2mmc (preto para não ficar a vista) R$ 4,00 cada
2- 6 terminais de encaixe femea R$ 0,25 cada
3- 6 terminais de encaixe macho R$ 0,25 cada
4- 6 capas plasticas para terminais R$ 0,20 cada
5- 2 Terminais t5 com capa parafuso 8mm R$ 0,50 cada
6- 1 Relé aux para farol (o mais forte q tiver) R$ 10,00
7- 1 Lampada h4 automotiva (Phillips) :wink:
8- 2 fios de bitola 4mm para negativo e positivo

Ferramentas

1- Tesoura Sem Ponta
2- Alicate
3 - 4 Latinhas de Cerveja :awesome:
4 - As chaves para desmontar o banco 2 parafusos 10mm
5- a chave da sua moto para tirar a capa de plastico do lado esquerdo
6 -As chaves para desmontar o farol né ... (vem no jg de chave da moto)

Foto 1 o banco né ...
Imagem
foto 2 desligar os cabos bateria facim né
Imagem[/img]

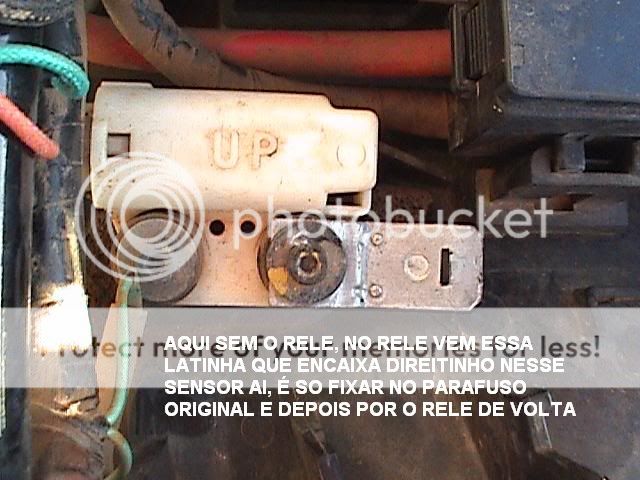

foto 3 retirando o sensor preto
Imagem
Imagem

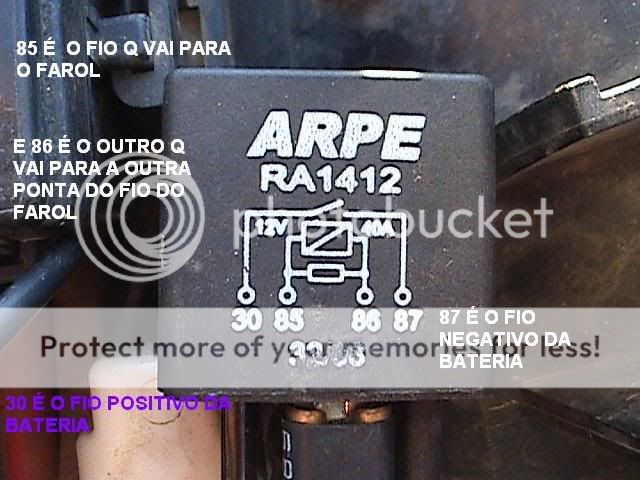

foto 4 instala os terminais lembrando pode por direto no rele tá !
Imagem

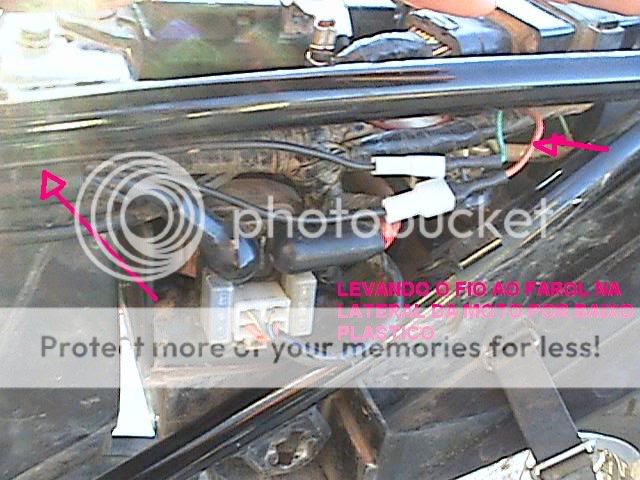

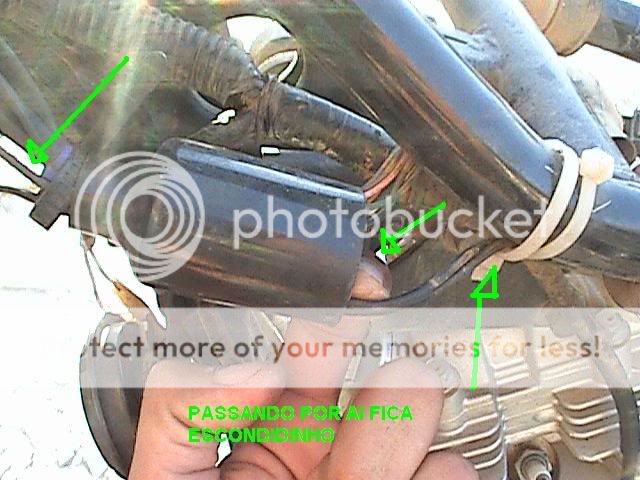

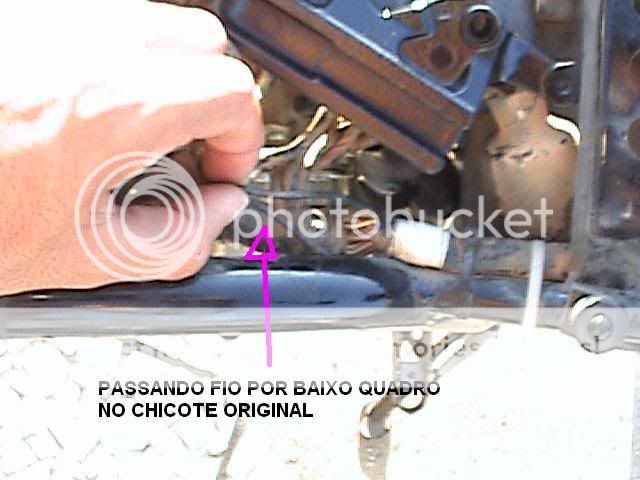

foto 5 passando o fio ao lado chicote original
Imagem
Imagem
Imagem
Imagem

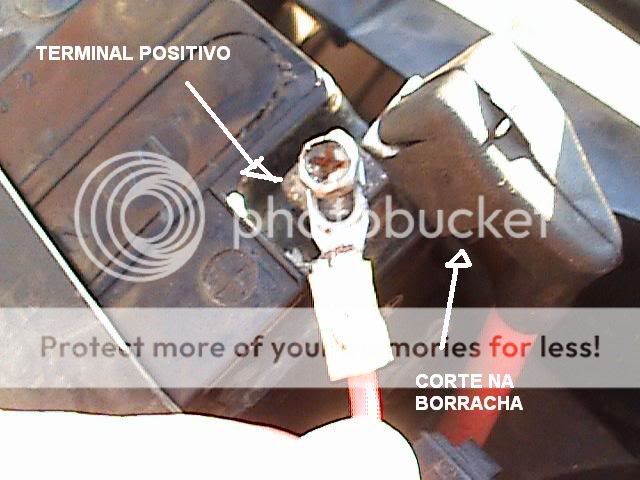

foto 6 os terminais da bateria
Imagem
faça este terminal tambem no negativo
foto 7 instale o rele na posicão indicada
Imagem

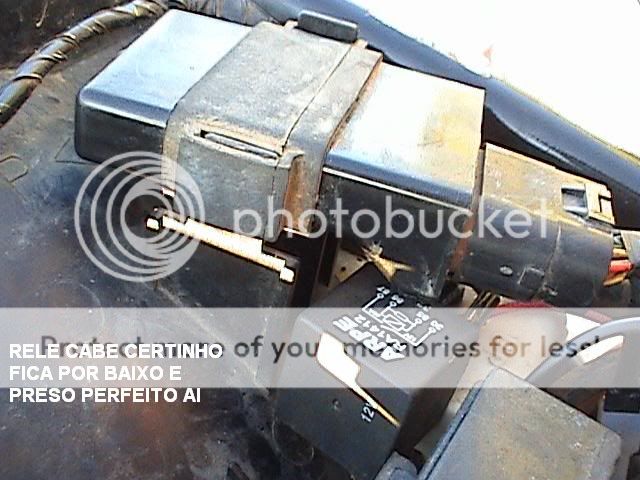

foto 8 rele debaixo do sensor
Imagem

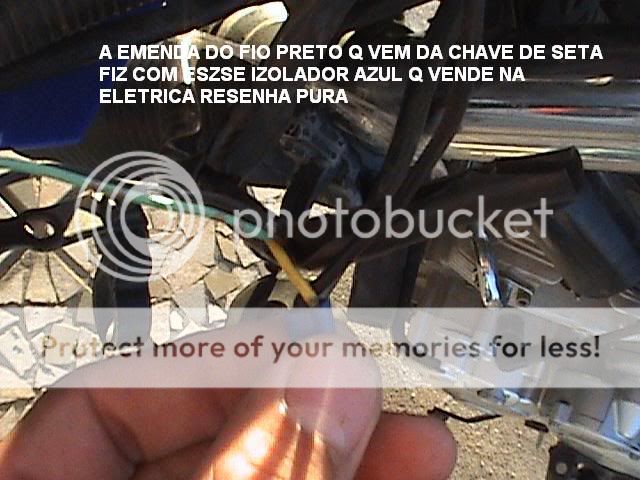

foto 9 e 11 imendando os fios no suporte lampada e escondendo
Imagem
Imagem
Imagem
Imagem
Imagem
Imagem
Imagem
Imagem
Imagem
Imagem
e isso ai se faltar algo me falemmm


Seg Nov 23, 2009 5:44 pm
Perfil
Velha Guarda

Registrado em: Sex Mai 02, 2008 8:23 am
Mensagens: 4589
Localização: Americana/SP
Sexo: MASCULINO
Moto: Yamaha XT 660R
Faltou foto das latinhas :lol: :lol: :lol:

Cara, muito bom o tuto viu ! Eu instalei a motovision 55/60w já tem vários meses, mesmo sem o relê ainda tá tudo ok :ok:

Sempre uso a luz alta acesa inclusive (de dia).

_________________
Imagem Imagem Imagem
____________Don't mess with the old school's.____________


Seg Nov 23, 2009 9:02 pm
Perfil Visitar website do usuário
XTZinha
Avatar do usuário

Registrado em: Qui Out 29, 2009 2:04 pm
Mensagens: 21
Localização: Governador Valadares MG
Moto: Yamaha Lander Azul
Olha a minha moto queimou o retificador 2 dias depois q instalei a Lampada, juro q fiquei noiadoooo quando queimou porque fez o maior fedozão e o plastico atraz do retificador começo a derreter ai a moto apagou do nada, soluçao,liguei no meu tio e ele me guinchou, o pior é que não tenho carteira e tava na BR, A :angry: Da YAmaha de valadares queria me cobrar 80,00 da mão de obra e R$156,00 do retificador, ai liguei em um amigo meu e comprei original da cc da cidade do lado (Mantena por R$60,00) Cara vcs não sabem o desespeiro q arrumei, quebrei o suporte de fixação do banco para rancar o cabo de bateria nuss mo stress !! medo de fechar curto em tudo,moral da historia -60,00 do retificador//15,0 do frete//uns 30,00 do churrasquinho depois da confuzão :? Ate hoje tenho a NF da cc esfregeui na cara dos Ladrão aqui de gv


Seg Nov 23, 2009 9:35 pm
Perfil
Velha Guarda
Avatar do usuário

Registrado em: Sex Mar 28, 2008 12:41 am
Mensagens: 2568
Localização: Brasília-DF
Sexo: MASCULINO
Moto: Yamaha XT 660R
Parabéns pelo tutorial.... bem explicadinho..... Só dá uma revisada, pois acho que tem algumas fotos repetidas.
Assim como o Calvin e o Fred eu também instalei a motovision 55/60w já tem um bom tempo e tá tudo ótimo.... Como o Calvin, eu uso o farol alto durante todo o tempo.
Abraços... :ok:

_________________
Imagem ImagemImagem Imagem Imagem
Moto: XT-660R - 2009 - Black ---> Meu site...


Seg Nov 23, 2009 11:54 pm
Perfil Visitar website do usuário
*Highlander*
Avatar do usuário

Registrado em: Qui Mar 12, 2009 8:16 am
Mensagens: 2341
Localização: Viçosa-MG
Moto: Yamaha XTZ 250 X Preta/Vermelha
Belo tutorial :vee: :vee: :vee:

_________________
Imagem


Ter Nov 24, 2009 8:37 am
Perfil
XTZinha
Avatar do usuário

Registrado em: Qui Mar 10, 2011 4:40 am
Mensagens: 52
Localização: Balneario Camboriu-SC
Moto: Yamaha XTZ 250 X Preta/Vermelha
Eu tenho uma lâmpada 55/60 que era de um fox aqui em casa, Eu preciso adaptar alguma coisa pra colocar na minha lander?

_________________
ImagemImagem
http://www.suspensa.info/wp/wp-content/ ... ng-cat.gif


Dom Mai 22, 2011 9:45 pm
Perfil Visitar website do usuário

Registrado em: Sex Mar 04, 2011 2:45 pm
Mensagens: 1
Moto: Yamaha Lander Vermelha
Exelente tutorial!!!
Só ta meio confuso a parte das ligações dos fios da lampada e do interupitor


Qui Jun 30, 2011 6:09 pm
Perfil
Microlander
Avatar do usuário

Registrado em: Qua Ago 18, 2010 1:56 am
Mensagens: 223
Localização: Salvador-BA
Moto: Yamaha Ténéré 250 Branca
eu uso 55/60 sem relé,,,



tranquilo!

_________________
Fireblade + Lander

Atual - Lander Modificada:
viewtopic.php?f=26&t=9643
Ex - XR250 Modificada:
viewtopic.php?f=26&t=8025

BuuuuuuóóóóóóOÓÓÓÓÓÓÓ pa pow pow pa pow...


Qui Jun 30, 2011 9:22 pm
Perfil
Superlander
Avatar do usuário

Registrado em: Sáb Mar 12, 2011 11:49 pm
Mensagens: 900
Localização: Goiania - GO
Moto: Yamaha Lander Azul
tambem uso uma philips diamond vision 55/60 sem rele tudo ok aqui

otimo tutorial t+

_________________
Goiania - GO
Na vida tudo e passageiro menos o motorista e o cobrador
Minha moto
http://www.xtzlander.com.br/forum/viewtopic.php?f=26&t=9109
Imagem


Sex Jul 01, 2011 5:04 am
Perfil
ADMIN
Avatar do usuário

Registrado em: Qua Set 01, 2010 4:23 pm
Mensagens: 4360
Localização: Goiânia-Go
Sexo: MASCULINO
Moto: Yamaha Lander Preta
Marca de Capacete: LS2 Carbon e Texx Hazi-branco
heheheh! Cadê a foto do farol auxiliar na moto, funcionando? :mrgreen: :mrgreen: :mrgreen:

_________________
Imagem Meu histórico de motos: Honda Biz 100cc (2003 - 0km) > Yamaha YBR 125 ED (ano 2003)> Yamaha Lander Preta (ano 2008) > Honda Falcon (ano 2005). > YAMAHA XJ6N Preta (Ano 2011) Moto Atual: Yamaha Lander Preta (ano 2008)


Seg Nov 07, 2011 10:25 am
Perfil Visitar website do usuário
Minilander
Avatar do usuário

Registrado em: Sáb Out 10, 2009 10:40 pm
Mensagens: 495
Localização: Brasília - DF
Sexo: MASCULINO
Moto: Yamaha XT 660R
Marca de Capacete: NORISK
Legal! :vee:

Kd a foto ou video do farol funcionando? :roll: :roll: :roll: :roll: :roll: :roll: :roll:

Abraço :ok:

_________________
* BLADE-DF \O/ * Imagem Imagem
Por trás de um desespero,há Uma Voz meiga e forte, gritando: Ei!Estou aqui. Posso e quero lhe ajudar. Vinde a Mim...

http://www.comunidadedasnacoes.com.br/


Seg Nov 07, 2011 10:41 am
Perfil
*Highlander*
Avatar do usuário

Registrado em: Seg Ago 09, 2010 9:56 am
Mensagens: 2907
Localização: São Paulo-Zona Sullper .....
Sexo: MASCULINO
Moto: Yamaha Lander Azul
:applause: :applause: :applause:
Legal passo a passo :ok:

_________________
Vim da selva, sou Leão!


Seg Nov 07, 2011 1:02 pm
Perfil
XTZinha

Registrado em: Qua Jul 02, 2008 11:28 pm
Mensagens: 23
Localização: brasil.ia df
Sexo: MASCULINO
Moto: Yamaha XTZ 250 X Preta/Vermelha
Marca de Capacete: zeus
:idea: amigo so to na duvida dos fios que vao pra lanpada vai 2 fios pra lanpada 85 e 86 mas na fotos so tem um .
tipo assim nao da pra saber ao qual numero ta indo pra qual perna de fio na lanpada poderia me ajudar pois to com tudo aqui na mao
moto desmontada kkk
a agora to com a lander x
SAIU DE LINHA E VIROU MINHA KKKK
acabei de ligar os fios nao sei se ta certo
bem parace que sim porem na foto onde fala ligar no fio preto da seta
eu liguei porem a seta nao funciona só o outro lado que funciona ENTAO TEM ALGO ERRADO KKKK
agora to no aguardo dos mais esperientes :muleta:

_________________
moto não foi feita para cair
foi feita para pessoas equilibradas


Qui Abr 19, 2012 1:51 pm
